انواع قطعات ريخته گري اتصالات پتروشيمي

پيچ و مهره‌ها و اتصالات صنايع پتروشيمي در حالت ايده آل بايد بتوانند در سخت ترين محيط‌ها كارايي داشته باشند. تجهيزات مورد استفاده براي حفاري و حمل و نقل نفت و گاز بايد تحمل شرايط سخت را داشته باشند.

به طو مثال شرايطي مانند آب و هواي نا مناسب و يا فشار زياد در برخي از موقعيت‌ها. بنابراين پيچ و مهره‌هايي كه در صنايع پتروشيمي مورد استفاده مي‌گيرند بايد كيفيت مناسب و تاييد شده‌اي داشته باشند و بهتر است تحت استانداردهاي ANSI ، ASME و ISO ساخت شوند.

از اين پيچ و مهره‌ها مي‌توان در پمپ‌ها و مخازن فشار قوي ، ايستگاه هاي پمپاژ و پمپ هاي اندازه گيري استفاده كرد.

هماانطور كه مي‌دانيد بعضي از اتصالات معمولي با استفاده از فولاد ضد زنگ ساخته مي‌شوند كه موجب مي‌شود كه استحكام بيشتري داشته باشند اما اتصالات صنايع پتروشيمي بايد استحكام بيشتري داشته باشند و با مواد و آلياز هاي خاصي كه به عنوان روكش استفاده مي‌شوند ساخته مي‌شوند.

واشر گسكت فلزي چيست و چه كاربردي دارد؟

واشر گسكت فلزي (Ring Joint Gaskets) به منظور تقسيم ميزان فشار و جلوگيري از آسيب در قسمت هاي اتصال بكار ميرود. همچنين از اين قطعات براي جلوگيري از نشت سيالات نيز بهره مي‌رود. امروزه در صنايع نفت، گاز و پتروشيمي انواع بسيار متنوعي از شيرآلات و اتصالات مورد استفاده قرار مي گيرد.

اين قطعات با توجه به وظيفه اي كه در اين خطوط دارند انتخاب مي‌شوند. طراحي صحيح و بهينه آن ها از اهميت بسيار بالايي برخوردار است. با توجه به تقاضاي روز افزون براي اتصالات صنعتي قطعات متنوعي چه از نظر مهندسي و طراحي و ساخت و چه از نظر مواد اوليه و آلياژهاي مختلف و به وجود آمدن تنوع آلياژي قطعات براي سيال هاي مختلف مورد استفاده قرار مي گيرد.

واشر گسكت فلزي براي كاربري در دما و فشارهاي شديداً بالا بسيار مناسب است.

از آنجاييكه طراحي اين قطعات بايد از دقت بالايي برخوردار باشد لازم است كه سطح واشر فلزي به خوبي پرداخت و صيقل شود. تا حداكثر ميزان سطح تماس ايجاد شده، تا بار و فشار به خوبي در قسمت اتصال پخش شود.

اين قطعات طراحي شده‌اند تا در برابر فشاري بالا در يك نقطه كوچك به خوبي مقاومت كنند. واشر گسكت فلزي در اشكال گوناگوني از جمله بيضوي و هشت وجهي قابل استفاده است.

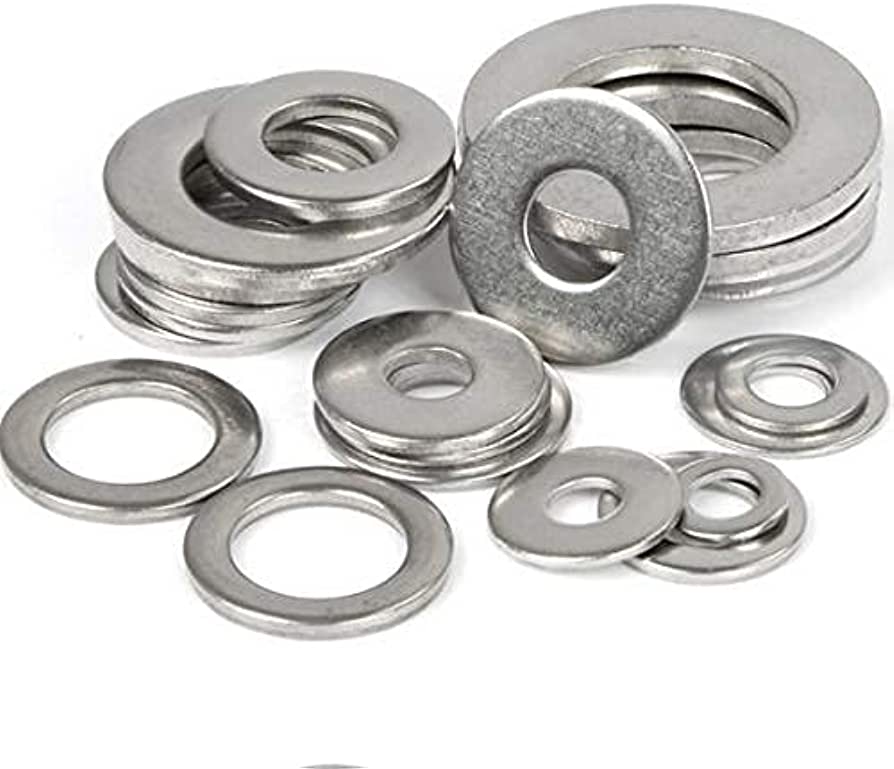

واشر گسكت فلزي

مهره چكشي

مهره چكشي ( Hammer Unions ) به منظور استفاده در تانكرها و مخازن گل و لاي طراحي و ساخته شده است. برآمدگي هاي لبه هاي اتصالات مشكلي ايجاد نمي كند. در شرايطي كه اين مخازن به خوبي تعبيه نشده باشند مهره چكشي مي تواند بستي كاملا ضدنشت و محكم ايجاد كند.

اين قطعات به طور كلي از ۳ بخش تشكيل شده اند:

1-قسمت نرينگي

2-قسمت مادگي و مهره

قسمت نرينگي بخش برآمده و بلندي است كه از يك سو به انتهاي لوله‌اي كه به ديواره ي مخزن متصل است جوش داده شد است. لوله از قسمت مهره رد شده و به قسمت مادگي وارد مي‌شود.
بايد توجه داشت كه نحوه تنظيم و چكش كاري مهمترين بخش نصب مهره چكشي است.

اين اتصالات بايد به شكل مناسب به قسمت مادگي چكش كاري و محكم شود.

انتخاب اتصالات صنعتي توسط پارامترهايي مانند افت فشار، نشتي، نوع و ويژگي هاي سيال تعمير و نگهداري و غيره تعيين شده است

مهره چكشي

مفصل گردان چيست و چه كاربردي دارد؟

مفصل گردان (Swivel Joints ) يك نوع لوله اتصال فلزي خميده است. اين مفصل به لطف وجود يك بلبرينگ در ساختارش قابليت تحرك و چرخش يافته است. اين چرخش بسيار نرم و راحت بوده و هيچگونه تأثير منفي اي بر قدرت و استحكام جنس استيل لوله نداشته است با توجه به قابليت خاص ساختار لوله، آشفتگي جريان سيال داخل لوله، فشار و محدوديت سيالات به حداقل مي رسد.

در صورت نياز تمامي اين مفصل ها قابليت تعمير در محل را دارند و كاربري آن ها نيز بسيار آسان است.

كاربرد مفصل گردان

از كاربردهاي اين نوع لوله ميتوان به استفاده در بازوي بارگيري دريايي نام برد.

مفصل گردان يا به عبارت ديگر مفصل متحرك جايگزيني مناسب براي اتصال مستقيم لوله هاي شناور بارگيري است. اين لوله مخصوص كشتي هاي بزرگ و انتقال بارهاي عظيم با فشار بالا مي‌باشد.

اين بازوها به صورت دستي يا هيدروليكي كنترل مي شود. به لطف وجود مفصل گردان در بازوي بارگيري، تا حد زيادي مي تواند حركت جانبي يك كشتي را دنبال كند.

از آن جايي كه اكثر سيستم هاي بارگيري داراي نصب سريع هستند بكارگيري قطعات گردان با كاربري آسان و نصب سريع مزيت محسوب مي‌شود.

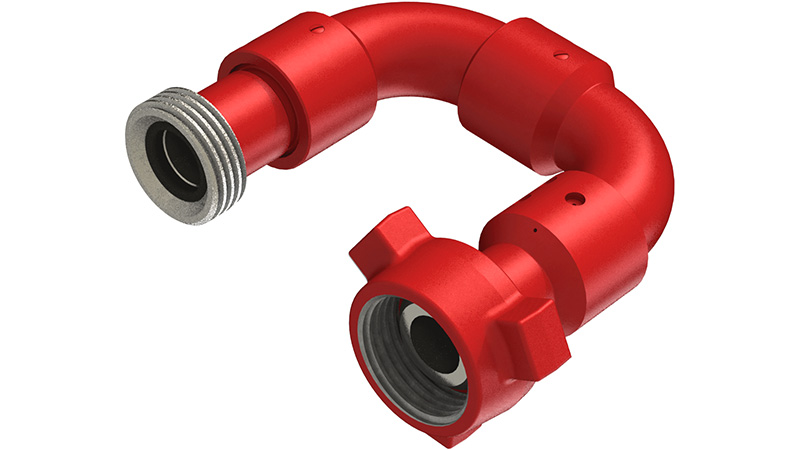

مفصل گردان

استادبولت‌ها

استاد بولت ها (نوعي پيچ ) ميله هاي مينياتوري رشته‌اي شكلي هستند كه براي اتصالات فلنج فشار بالا در صنعت نفت ، گاز و پتروشيمي استفاده مي‌شوند. بر اساس سيستم لوله كشي مورد استفاده در تجهيزات در محل مورد استفاده، مهره ها مي توانند از نوع شش ضلعي يا شش ضلعي سنگين باشند.

در حالي كه انواع مختلفي از پيچ و مهره ها براي سازه هاي با استحكام بالا و چسباندن تجهيزات پتروشيمي وجود دارد ، استاد بولت ها در اندازه هاي مختلف توليد مي‌شوند.
در درجه اول ، استاد بولت‌ها در دو طرف سطح مورد نظر پيچ مي‌شود. و اين ويژگي كارگران را قادر مي سازد تا محفظه لوله هاي پتروشيمي را با قرار دادن پيچ در يك سر و دريافت مهره در انتهاي ديگر به راحتي ايمن كنند.

در بيشتر موارد، از آن جا كه دوام مورد انتظارترين ويژگي در اينجا است، اين نوع پيچ‌ها به دليل فناوري كه در ساخت آن ها استفاده شده است و از تركيب فلزات مختلف ساخته شده اند، ويژگي الكتروشيميايي دارند.
شيارهاي روي استادبولت ها با دقت ساخته شده است و اين ويژگي خاص امكان نصب آسان فلنج ها را مي دهد. همچنين بازرسي و توليد آسان را تسهيل مي كند.

اگر استادبولت‌ها با استفاده از مواد كم مقاومت مانند آهن ، آلومينيوم و مس توليد شوند، بيشتر با شيارهاي درشت ساخته مي‌شوند و در چنين مواردي، از آن ها براي كاربردهايي با دقت پايين استفاده مي‌شود.

با اين حال، اگر استادبولت‌ها با استفاده از مواد با استحكام بالا مانند آلياژهاي فولادي ساخته شوند، براي كاربردهايي با استحكام بالا مورد استفاده قرار مي‌گيرند زيرا مقاومت كششي بسيار بالاتري را ارائه مي‌دهند.

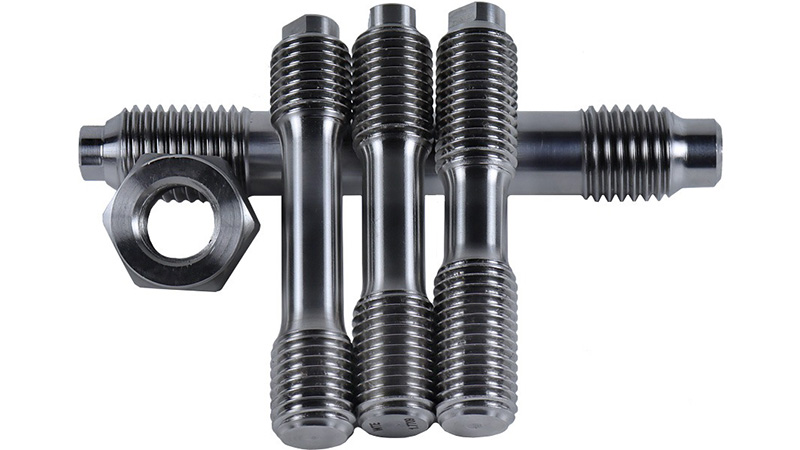

استادبولت‌

مهره‌هاي شش‌گوش

مهره‌هاي شش گوش به طور گسترده اي در كنار استادبولت‌ها استفاده مي شود. نوع مهره‌هاي شش ضلعي مورد استفاده، به عوامل مختلفي مانند قطر، طول، درجه مواد و نوع شيارها بستگي دارد. پيچ و مهره‌هاي شش گوش را مي ‌توان به دو صورت استفاده كرد يا هر دو طرف پيچ را مي‌توان كج كرد يا يكي از طرفين را مي‌توان با واشر استفاده كرد. اين باعث مي‌شود كه بار و كشش به طور مساوي پخش شود. اين امر همچنين هرگونه آسيب به سطح هر دو طرف را از بين مي برد.

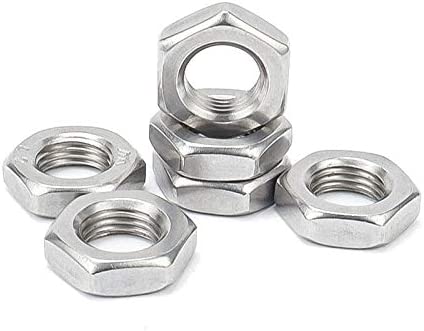

مهره شش گوش
